尊敬的新老客户，您好！感谢您选择【天正华意电气设备(丹东市分公司)tianzh3611-83】作为您的相位伏安表供应商。我们专注于相位伏安表领域，致力于为您提供产品和服务,联系人:杨经理-【18762195566】,地址:平度市平安路2号。

?相位伏安表设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名称：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。?变压器编号：指被测变压器的编号。与“变电站名称项目”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。3．二次参量界面图六、二次参量二次参量界面如图六所示，本界面左侧显示出三相电压信号、三相电流构成的实时向量图；右侧显示电压、电流的幅值和相对于参考基准信号的相位角。参考基准自动选择，当Ua有信号（Ua＞10V）时，Ua为参考基准，其他参量的相位角都是与Ua的夹角；当Ua无信号（Ua键将结果保存。6．三线计量界面图九、三线计量如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定。?

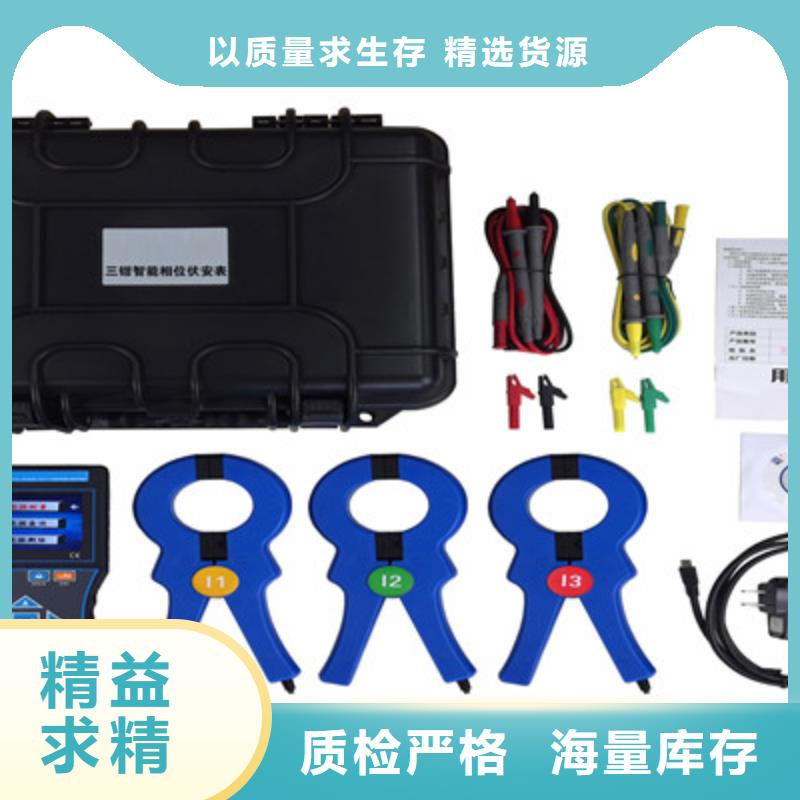

相位伏安表测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）A相电流（用黄色来显示）B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。系统校准界面，图十五、系统校准，此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法测试仪配有一条4芯的电压测试线和三只电流测试钳。电压测试线用来接入被测电压信号，其中用黄色导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹测试线后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2％以内。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）

相位伏安表仪表自动关机，以降低电池消耗背光功能适合昏暗场所及夜间使用电压检测当电池电压低于3.0V时，电池电压低符号显示，提醒及时充电 仪表质量主机：450g(带电池)尖小形电流钳：170g×3测试线：250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：2MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间≥100MΩ结 构双重绝缘 适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级24．性能指标类 别量 程分辨率基本误差电 压AC 0.00V～600V0.01V±(1.5％rdg＋3dgt)电 流AC 0.0mA～20.0A0.1mA±(1.5％rdg＋3dgt)相 位0.0°～360°0.1°±1°有功功率-12kW～12kW0.1W±(3％rdg＋3dgt)无功功率-12kVAR～12kVAR0.1VAR±(3％rdg＋3dgt)视在功率0.0VA～12kVA0.1VA±(3％rdg＋3dgt)频 率45HZ～65HZ0.01HZ±0.1Hz功率因数-1～＋10.001±0.03注1：工作条件下相位误差±3°(电流幅值10mA以下相位误差增加一倍)。六、仪表结构1.USB传输/充电接口 充电指示灯 3. 三相电压输入接口4. LCD显示器 5.橡胶绝缘保护套 . 功能按键区 7. 三相电流输入接口 8.电流钳插头9. 尖嘴形电流钳10.电压输入测试线七、操作方法使用前先仔细检查仪表所有部件是否有损坏，没有损坏才能使用。危险场所禁止使用本仪表。1．开关机按POWER键开机，LCD显示。按POWER键关机，仪表开机15分钟后会自动关机。2．数据保持、取消、存储在测试模式下按HOLD键可以保持显示数据，“H0LD”符号指示，再按HOLD键取消保持。
